S1-TU08T02-S01

1路以太網和RS485，采集8路Pt100/Pt1000/Ni1000

產品功能

以太網溫度采集模塊集成了8路Pt100/Pt1000/Ni1000的熱電阻，可以實現8路溫度的采集。

具有1路以太網口和RS485通訊接口，支持標準的Modbus TCP/RTU協議通訊，能夠在-40~85℃環境下正常工作，廣泛應用于各種工業現場測溫的場景。

高可靠性

全端口保護	全端口過流、過壓、反接、錯接保護，避免因接錯線導致設備損壞
高等級防雷	產品采用 3 重防雷硬件，抵御 2kV/1kA（8/20μs 電流波）
寬溫濕度工作	-40℃ ~ 85℃ 工作溫度 5% ~ 95% RH 工作濕度
防潮、防塵、防腐	采用特殊保護工藝，適用于冷鏈倉儲、粉塵車間、化工廠等極端環境
穩定可靠不死機	硬件采用雙看門狗設計，設備穩定可靠不死機，軟件看門狗集成，異常自動復位，保障系統運行
RTOS 實時操作系統	響應及時，處理高效，運行可靠

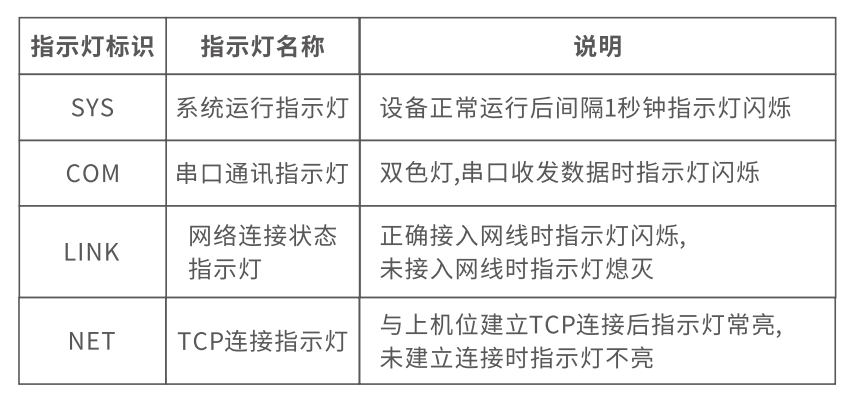

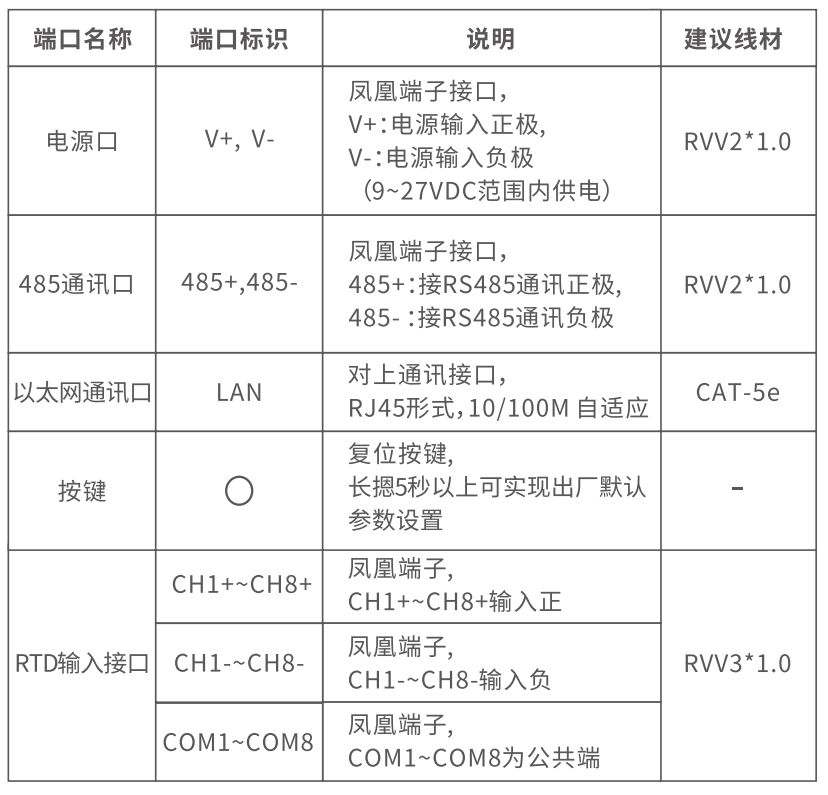

產品特點

技術參數

類別	參數項	詳細描述
網口參數	網口數量	1
	速度	10/100M
	傳輸距離	100米
	通訊協議	對上標準Modbus TCP協議 / MQTT協議(后續迭代)
	協議模式	支持TCP Server（TCP Server模式最大可以支持10個TCP Client同時連接同時讀寫操作）/TCP Client模式
輸入參數	輸入類型	8路Pt100/Pt1000/Ni1000（軟件可配置輸入類型,默認Pt100）
	輸入阻抗	1MΩ
	AD采集位數	16位
	溫度量程	-200℃~550℃（Pt100） -200℃~400℃（Pt1000） -40℃~104℃（Ni1000）
	溫度精度	Pt1000/Ni1000≤±0.2℃; Pt100≤±0.5℃
	采樣速率	500Hz/通道
	接入傳感器類型	2線制/3線制/4線制（非標接線）
	濾波設置	單通道獨立設置濾波，默認4，可配置平滑級數1~16
串口參數	串口類型	RS485
	串口數量	2個（1個RS485用于級聯和對上通訊，1個用于調試設置）
	串口形式	鳳凰端子
	保護形式	PPTC+TVS
	防雷保護級別	600W（浪涌）
	過壓過流保護	30V/200mA
	校驗	None，Even，Odd
	數據位	6、7、8
	停止位	1、1.5、2
	流量控制	None
	速率	1200bps至115200bps
	RS485地址	1~255（255為廣播地址）
	協議模式	對上標準Modbus RTU協議，對下支持設備串口級聯通訊
電源參數	電源規格	9~27V DC
	接口形式	鳳凰端子（1個）
	電流	≤60mA@12VDC
	功耗	<0.72W
	保護形式	ZOV+PPTC+TVS
	防雷保護級別	2KV/1KA
	過壓過流保護	30V/500mA
工作環境	工作溫度	-40~85℃
	工作濕度	5~95% RH（無凝結）
	存儲溫度	-60~125℃
	存儲濕度	5~95%RH（無凝結）
尺寸機械特性	安裝方式	導軌安裝

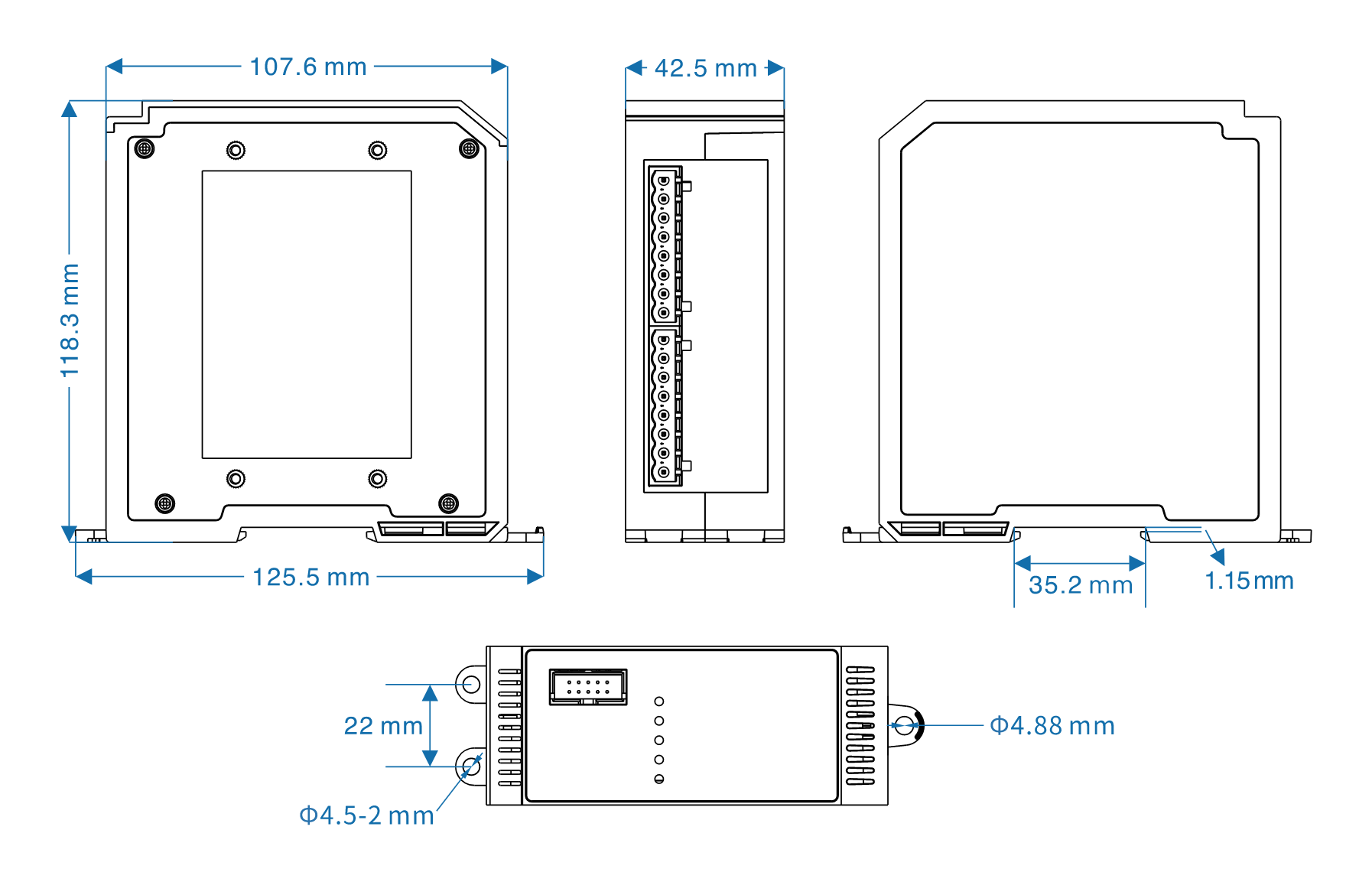

尺寸機械特性	尺寸	125.5118.342.5mm（不含端子）
