HHE0201-BB1
| 以太網 | 支持 DNS 支持 DNS 快速解析域名，無需繁瑣 IP 記憶支持 TCP Server、TCP Client、UDP 模式 |
| 向下串行接口 | RS485 * 2 支持ModbusTCP轉ModbusRTU協議轉換 支持串口與以太網口雙向透明傳輸 支持虛擬串口 虛擬串口完成了端口操作數據格式及協議的轉換，可實現將網絡接口的訪問方式轉變為對某個串口進行操作，對使用者來說完全透明，提高軟件通用性，降低開發難度和復雜性 |
| 電源 | 接口：鳳凰端子（9-27VDC） |
| 全端口保護 | 全端口過流、過壓、反接、錯接保護，避免因接錯線導致設備損壞 |
| 防雷保護 | 采用600W防雷保護 |
| 寬溫濕度工作 | -40℃ ~ 85℃ 工作溫度 5% ~ 95% RH 工作濕度 |
| 穩定可靠不死機 | 采用軟硬件雙看門狗設計，異常自動復位，設備穩定可靠不死機 |
| RTOS 實時操作系統 | 響應及時，處理高效，運行可靠 |
| 雙向透傳 | 支持串口與網絡之間的雙向透明傳輸 |
| ModBus網關 | 支持ModbusTCP轉ModbusRTU協議轉換，無縫對接各類Modbus上位機和平臺 |
| 虛擬串口 | 可實現將網絡接口的訪問方式轉變為對某個串口進行操作，對使用者來說完全透明，提高軟件通用性，降低開發難度和復雜性 |
| 心跳包功能 | 設備的“生命線”，定期發送以維持連接活性，防止意外斷開 |
| 注冊包功能 | 設備的“身份證”，在連接建立時主動亮明身份，便于服務器識別與管理 |
| 點對點通信 | 成對使用，延長串口通訊距離，實現無平臺條件下的設備通信 |
| 外觀新穎 | 結構緊湊，節省空間；導軌安裝配合端子接線，大幅提升安裝效率 |
| 類別 | 參數名稱 | 規格 |
|---|---|---|
| 網絡 | 網口數量 | 1 |
| 速度 | 10/100M | |
| 傳輸距離 | 100 米 | |
| 協議模式 | 支持 TCP Server、TCP Client、UDP 模式 | |
| 最大連接數（TCP） | 1 | |
| 向下串行接口 | 串口類型 | RS485 |
| 端口數量 | 2 | |
| 連接端 | 鳳凰端子 | |
| 級聯/透傳 | 雙向透傳+Modbus網關 | |
| 波特率 | 300~115200bps | |
| 傳輸距離 | 1200米 | |
| 電源 | 電源連接端 | 鳳凰端子 |
| 輸入電壓 | 9~27VDC | |
| 電流 | 45mA @ 12VDC | |

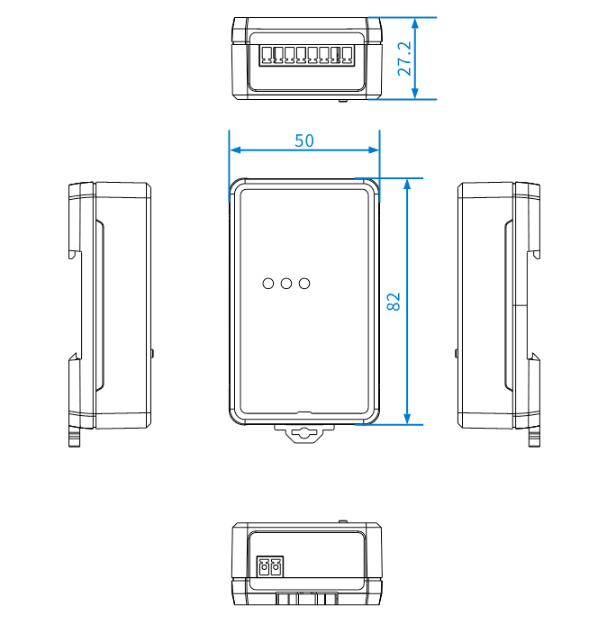

| 物理特征 | 尺寸 | 82*50*27.2mm（不含端子） |

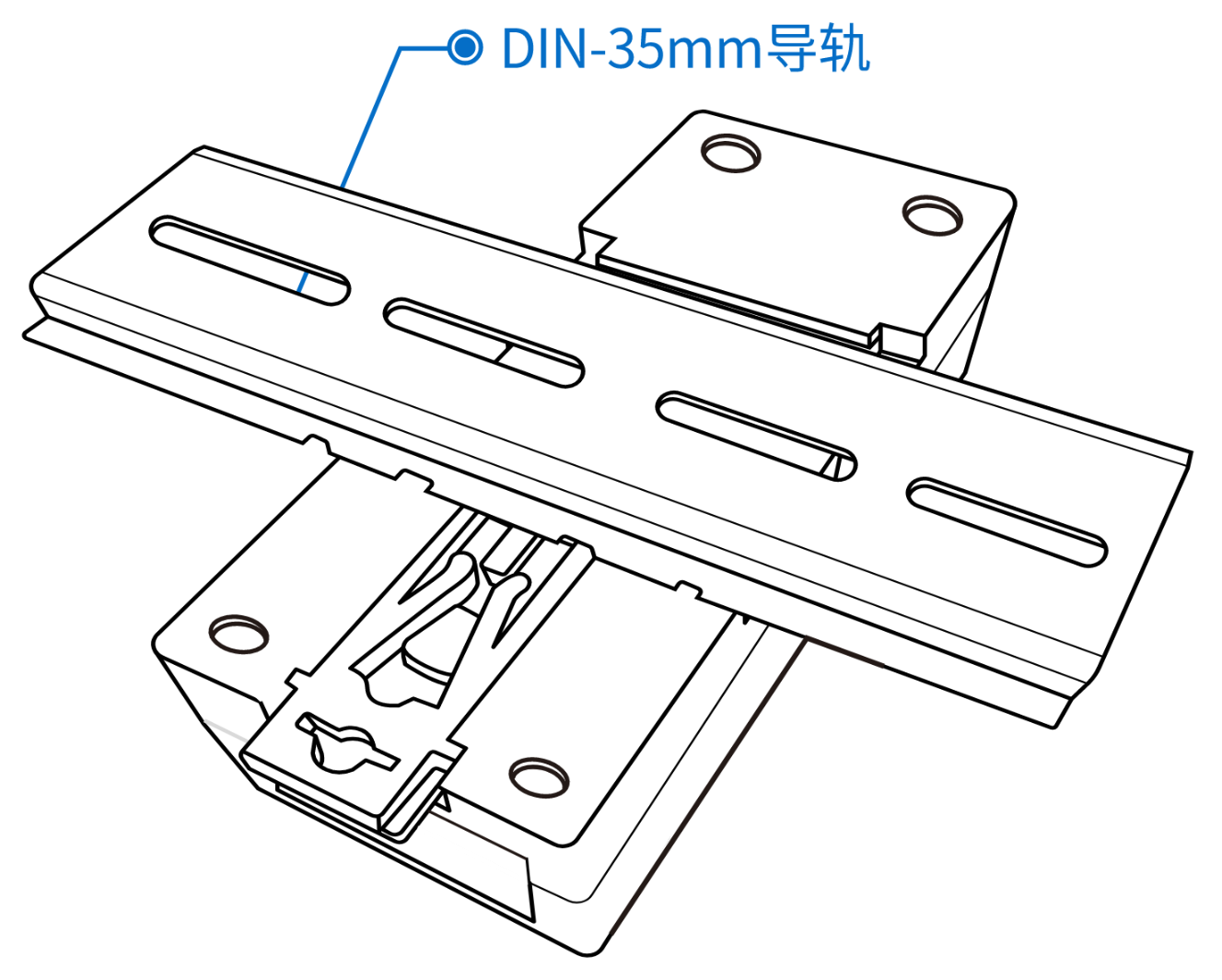

| 安裝方式 | 定位孔/導軌安裝 | |
| 工作環境 | 工作溫度 | -40℃ ~ 85℃ |
| 存儲溫度 | -60℃ ~ 125℃ | |
| 相對濕度 | 5% ~ 95% RH 不凝露 |
| 類別 | 指示燈 | 說明 | 含義 |
|---|---|---|---|
| 網絡 | LINK | 網絡連接狀態指示燈 | 常亮：網口接入正常 |
| 閃爍：網口正在收發數據 | |||
| 熄滅：網口未插入網線 | |||
| SPD | 10/100M 指示燈 | 常亮：接入 100M 網絡 | |
| 熄滅：未接入 100M 網絡 | |||
| 電源 | PWR | 電源指示燈 | 常亮：設備供電正常 |
| 熄滅：設備未通電或供電異常，請檢查電壓是否為 9~27VDC | |||
| 向下串行接口 | COMx | RS485 數據發送/接收指示燈 | 常亮：RS485 線路故障，請檢查 RS485 線路正負極是否接反 |
| 閃爍：RS485 端口正在接收或發送數據 | |||
| 熄滅：RS485 端口未通訊 |
| 類別 | 端口 | 說明 | 建議線材 |
|---|---|---|---|
| 網絡 | Ethernet | RJ45 網口 | CAT-5e |
| 電源輸入 | VS+、GND | 電源輸入正極、電源輸入負極 | RVV 2*1.0 |
| PE | 用于設備可靠接地，防雷 | RVV 2*0.5 | |
| 向下串行接口 | 485+、485- | RS485 正極、RS485 負極（向下） | RVSP 2*0.5 |
| 防雷等級保護 | 網口：600W 串口：600W |
| 過壓過流保護 | 電源： 30V/500mA RS485： 30V/200mA |
主設備
鳳凰端子（若干）
安裝說明書
