A2-DAA0404-MM3
| 以太網口 | 標準 Modbus TCP 協議 支持標準 Modbus TCP 協議，自由組態，可與大多數的PLC、HMI、SCADA 等系統無縫對接支持 TCP Server/Client 模式 Server模式最大支持10臺上位機同時連接 |
| AI*4 | 采集范圍：0-20/4-20mA，0-5/0-10V 分辨率：16位 采集精度：1‰ 采集特性：差分輸入 采集頻率：20Hz |
| AO*4 | 輸出范圍：0-20/4-20mA，0-5/0-10V 分辨率：12位 輸出精度：3‰ 輸出特性：差分輸出 |
| 向下串行接口 | RS485 級聯 通過自帶的 RS485 串口，級聯同品牌 RS485 型 I/O 模塊，實現各種數字量、模擬量的組合及擴展采集功能 |
| 全端口保護 | 全端口過流、過壓、反接、錯接保護，避免因接錯線導致設備損壞 |
| 高等級防雷 | 產品采用 3 重防雷硬件，抵御 2kV/1kA（8/20μs 電流波） |
| 寬溫濕度工作 | -40℃ ~ 85℃ 工作溫度 5% ~ 95% RH 工作濕度 |
| 防潮、防塵、防腐 | 采用特殊保護工藝，適用于冷鏈倉儲、粉塵車間、化工廠等極端環境 |
| 穩定可靠不死機 | 硬件采用雙看門狗設計，設備穩定可靠不死機，軟件看門狗集成，異常自動復位，保障系統運行 |
| RTOS 實時操作系統 | 響應及時，處理高效，運行可靠 |
| 支持Modbus 協議 | 設備對上支持網口和 RS485 對接， 支持 Modbus TCP/RTU 協議通訊，可以同時通過網絡和RS485串口采集設備的數據。 |
| 支持多連接 |
模塊作為 TCP 服務器端時，最大支持 10 個 TCP 客戶端同時連接并通信 |
| 具有Modbus 網關功能 |
設備具有級聯擴展接口， 可級聯同類型或第三方Modbus RTU 協議的串口設備。 可將 1 路支持 Modbus RTU 協議的 RS485 設備轉以太網（Modbus TCP 協議）通訊。 |
| 支持AI工程量值 |
支持 AI 工程量高/低點設置，實現模擬量轉換成實際傳感器值 |
| AI 采集、AO 輸出可配置 |
AI/AO 支持 0~5V/0~10V 電壓或0~20mA/4~20mA 電流，可通過軟件設置不同的類型 |
| 類別 | 參數名稱 | 規格 |
|---|---|---|
| AI 輸入 |
AI 路數 |
4路電壓或電流型 |
| 連接端 |
鳳凰端子 |
|
| 采集范圍 |
0-20/4-20mA,0-5/0-10V |
|
| 采集精度 |
1‰ |
|
| 分辨率 |
16位 |
|
| 采集特性 |
差分輸入 |
|
| 采集頻率 |
≥20Hz |
|
| 通道隔離度 |
350VDC |
|
| 輸?阻抗 |
電流：240Ω、電壓：10KΩ |
|
| AO輸出 |
AO 路數 |
4路電壓或電流型 |
| 連接端 |
鳳凰端子 |
|
| 輸出范圍 |
0-20/4-20mA，0-5/0-10V |
|
| 輸出特性 |
差分輸出 |
|
| 分辨率 |
12位 |
|
| 輸出精度 |
3‰ |
|
| 通道隔離度 |
350VDC |
|
| ?絡 |
網口數量 |
1 |
| 速度 |
10/100M |
|
| 傳輸距離 |
100M |
|
| 通信協議 |
標準 Modbus TCP 協議 |
|
| 協議模式 |
支持 TCP Server/Client 模式 |
|
| 最大連接數（TCP） |
10 |
|
| 向下串行接口
|
串口類型 |
RS485 |
| 端口數量 |
1 |
|
| 連接端 |
鳳凰端子 |
|
| 級聯/網關 |
對上支持本機采集AI/AO數據 |
|
| 通訊協議 |
Modbus RTU 協議 |
|
| 電源
|
電源連接端 |
鳳凰端子 |
| 輸?電壓 |
9~27VDC |
|
| 電流 |
≤100mA@12VDC |
|
| 物理特征
|
尺寸 |
75*105*38mm（不含端子、天線） |

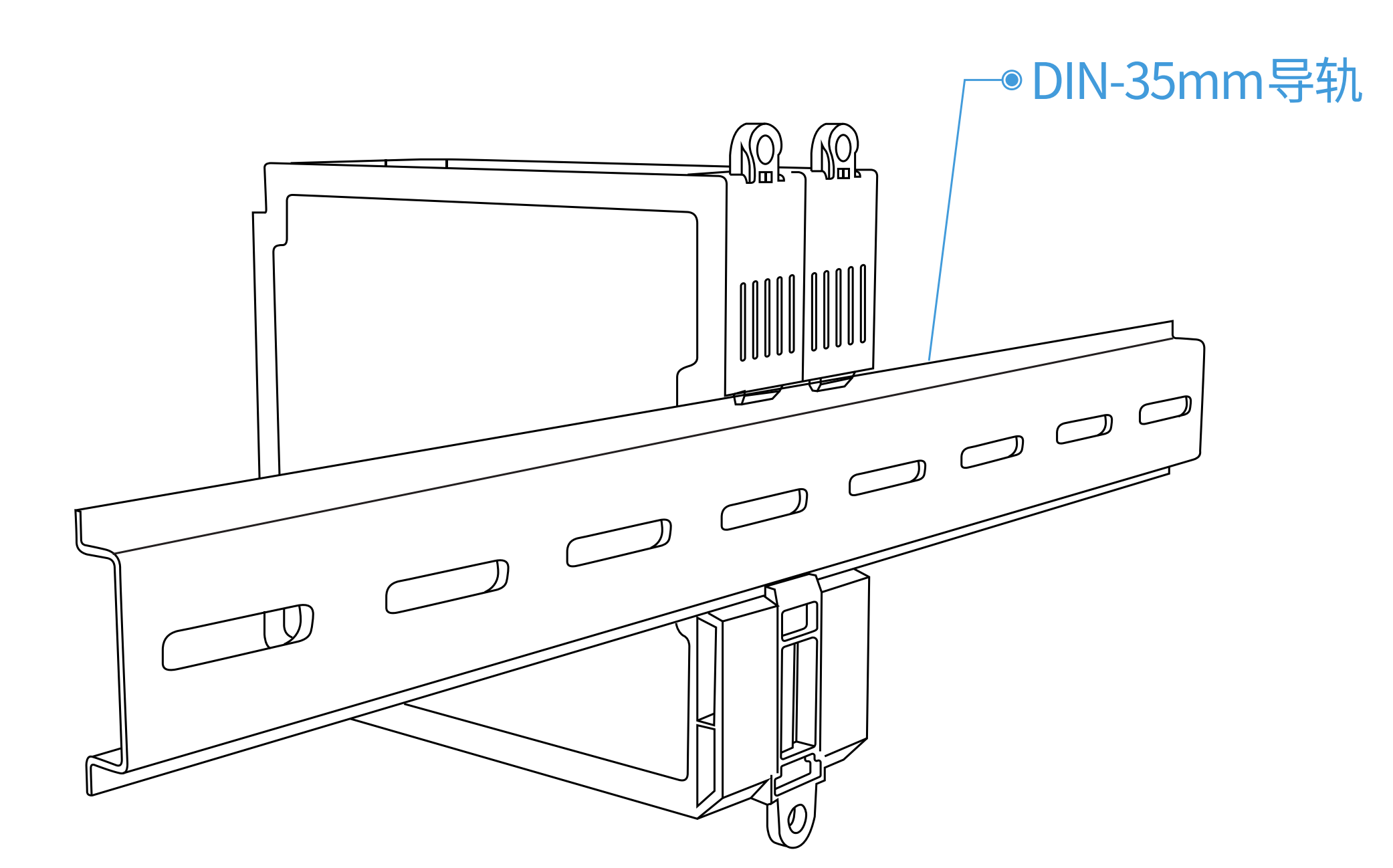

| 安裝方式 |
定位孔/導軌安裝 |
|
| 工作環境
|
工作溫度 |
-40℃ ~ 85℃ |
| 存儲溫度 |
-60℃ ~ 125℃ |
|
| 相對濕度 |
5% ~ 95% RH 不凝露 |
| 指示燈 | 說明 | 含義 |
|---|---|---|
| PWR |
電源指示燈 |
設備9-27VDC范圍內供電,指示燈常亮； 設備未通電或供電異常，指示燈不亮 |
| RUN |
運行指示燈 |
設備上電正常運行后指示燈間隔1秒鐘 閃爍 |
| SPD |
10/100M指示燈 |
常亮:接入100M網絡； 熄滅:未接入100M網絡或網口未插入網線 |
| LINK |
網絡連接狀態 指示燈 |
閃爍：網口正在收發數據； 熄滅：網口未插入網線 |
| NET |
TCP連接指示燈 |
與上位機建立TCP連接常亮， 未連接不亮 |
| RXD |
串口接收指示燈 |
串口接收數據時,RXD燈閃爍； 無數據時不亮。 |
| TXD |
串口發送指示燈 |
串口發送數據時,TXD燈閃爍； 無數據時不亮。 |
| 類別 | 端口 | 說明 | 建議線材 |
|---|---|---|---|
| LAN |
以太網口 |
對上通訊接口， RJ45形式,10/100M自適應 |
CAT-5e |
| V+,V-,PE |
電源輸入 |
鳳凰端子接口， V+：電源輸入正極、 V-：電源輸入負極、 PE：保護地 （9-27VDC范圍內供電） |
RW3*1.0 |
| A,B |
RS485 通訊接口 |
可對上通訊或對下通訊， 鳳凰端子接口， A為RS485正極、 B為RS485負極 |
RVSP 2*0.5 |
| AI1+~AI4+ |
AI接口
|
鳳凰端子， 模擬量信號輸入正 |
RW 2*1.0 |
| AI1~AI4- |
鳳凰端子， 模擬量信號輸入負 |
||
| AO1+ ~AO4+ |
AO接口
|
鳳凰端子， 模擬量信號輸出正 |
RW 2*1.0 |
| AO1- ~ AO4- |
鳳凰端子， 模擬量信號輸出負 |
| 防雷等級保護 | 600W |
| 過壓過流保護 | 電源： 30V/500mA 網口： 30V/500mA RS485： 5V/50mA |
主設備（包含扣具）
鳳凰端子（若干）
安裝指引卡
