傳感器 —

單體電池采集模塊

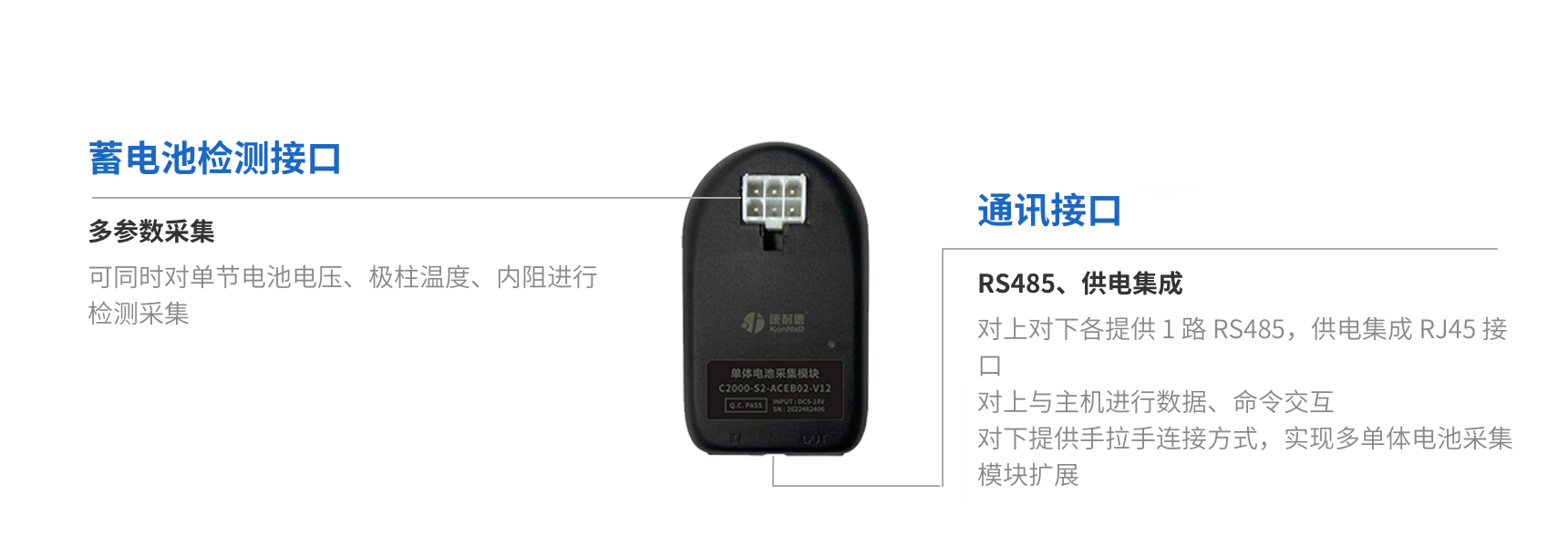

產品功能

對上提供 RS485 接口，可將采集到的蓄電池電壓、極柱溫度、內阻
等參數上傳到蓄電池主機

型號對比

型號	串行接口	采集范圍	供電方式	外觀
ACEB02-V02 詳情 & 購買	RS485	2	RJ45	0-4V	±1%（±28mV）	0 ~ 50℃	±1%	0.1mΩ~10mΩ	±1%	RJ45 集成供電	單體電池采集模塊外殼 467523.4mm 3M 膠安裝
ACEB02-V12 詳情 & 購買	RS485	2	RJ45	0-16V	±1%（±150mV）	0 ~ 50℃	±1%	0.1mΩ~120mΩ	±1%	RJ45 集成供電

型號

串行接口

采集范圍

供電方式

外觀

串口
類型

串口
數量

接口
形式

電壓
測量范圍

電壓
測量精度

溫度
測量范圍

溫度
測量精度

內阻
測量范圍

內阻
測量精度

ACEB02-V02
詳情 & 購買

RS485

RJ45

0-4V

±1%（±28mV）

0 ~ 50℃

±1%

0.1mΩ~10mΩ

±1%

RJ45 集成供電

單體電池采集模塊外殼

46*75*23.4mm

3M 膠安裝

ACEB02-V12
詳情 & 購買

RS485

RJ45

0-16V

±1%（±150mV）

0 ~ 50℃

±1%

0.1mΩ~120mΩ

±1%

RJ45 集成供電

產品特點

高可靠性模塊化設計: 單體模塊之間相互獨立，485 環形接法，保證任意模塊中斷不影響其他模塊通訊

顯示支持型號

多參數電池狀態采集: 可同時對單節電池電壓、極柱溫度、內阻進行檢測采集

顯示支持型號

抗環境干擾能力強: 完善的濾波算法及內阻檢測算法，準確濾除電壓紋波干擾及溫度影響，保證系統穩定，結果真實可靠

顯示支持型號

單體故障自檢，安全可靠: 支持設備內部多種故障自檢告警，一經檢測，即刻上傳，有效避免電池損壞，安全可靠

顯示支持型號

產品拓撲

高可靠性

全端口保護

全端口過流、過壓、反接、錯接保護，避免因接錯線導致設備損壞
寬溫濕度工作

-40℃ ~ 85℃ 工作溫度 5% ~ 95% RH 工作濕度
