C2000-B1-THE0101-BB6

產品功能

以太網

支持 TCP Server、TCP Client、UDP 模式

向下串行接口

RS485 * 1

支持雙向透傳

支持串口與以太網口雙向透明傳輸

支持虛擬串口

電源

電源接口 2 選 1

提供 DC 頭與鳳凰端子兩種電源接口，方便用戶使用
接口1：DC 頭（9-27VDC），規格：5.5*2.1mm
接口2：鳳凰端子（9-27VDC）

高可靠性

全端口保護	全端口過流、過壓、反接、錯接保護，避免因接錯線導致設備損壞
寬溫濕度工作	-40℃ ~ 85℃ 工作溫度 5% ~ 95% RH 工作濕度
防潮、防塵、防腐	采用特殊保護工藝，適用于冷鏈倉儲、粉塵車間、化工廠等極端環境
穩定可靠不死機	硬件采用雙看門狗設計，設備穩定可靠不死機，軟件看門狗集成，異常自動復位，保障系統運行
RTOS 實時操作系統	響應及時，處理高效，運行可靠

產品特點

雙向透傳傳輸	支持上位機與下位機之間的數據透明傳輸，不做數據協議格式的轉換
支持Socket通訊	設備可以作為TCP Server、TCP Client、UDP Normal、UDP Appointed與上位機連接通訊。
支持虛擬串口	通過本公司開發的虛擬串口管理程序軟件，將網絡數據定向到虛擬串口，然后從虛擬串口讀取數據，上位機可直接使用虛擬的串口通訊，無需再開發通訊連接方式。
支持多種方式設置	使用以太網口、內置無線Wi-Fi接口，通過設置工具或網頁Web可以對設備進行參數設置。
支持自定義注冊包	TCP連接時，可以自定義設置主動發送的數據包（最大可設置40個字符串的數據包），以通知連接端連接成功或用于區別多個串口服務器。
支持自定義心跳包	可設置是否啟用心跳包，可設置心跳包類型、發送間隔時間及心跳包長度（最大40個字節長度）。
支持多連接	串口服務器作為TCP Server模式時，最大可支持6個TCP客戶端同時連接。
支持Modbus網關功能	可以實現串口與網絡端的Modbus協議轉換，即Modbus TCP與Modbus RTU協議互轉。

技術參數

類別	參數名稱	規格
網絡	網口數量	1
	速度	10M/100M
	傳輸距離	100 米
	協議模式	支持 TCP Server、TCP Client、UDP 模式
	最大連接數（TCP）	6
向下串行接口	串口類型	RS485
	端口數量	1
	連接端	鳳凰端子
	級聯/透傳	雙向透傳
	波特率	1200~115200bps
	校驗	None，Even，Odd
	傳輸距離	1200米
無線參數	無線標準	802.11b/g/n
	組網方式	AP
	網絡通訊形式	2.4G WiFi（僅用于參數設置）
電源	電源連接端	電源接口 2 選 1
	輸入電壓	9~27VDC
	電流	80mA @ 12VDC
物理特征	尺寸	67.561.925.0mm
物理特征	安裝方式	定位孔/導軌安裝
工作環境	工作溫度	-40℃ ~ 85℃
	存儲溫度	-60℃ ~ 125℃
	相對濕度	5% ~ 95% RH 不凝露

指示燈

指示燈	說明	含義
PWR	電源指示燈	常亮：設備供電正常
PWR	電源指示燈	熄滅：設備未通電或供電異常，請檢查電壓是否為 9~27VDC
RUN	設備運行指示燈	常亮：程序異常
		閃爍：運行正常，間隔 1s 閃爍
		熄滅：程序異常
WiFi	WiFi狀態指示	常亮：WiFi開啟，處于AP模式，可以連接WiFi。短按(1S內)按鈕，關閉WiFi；超時10分鐘后無操作，自動關閉WiFi。
WiFi	WiFi狀態指示	熄滅：WiFi關閉。短按按鈕(1~2S) WiFi開啟AP模式。
COM	RS485數據發送/接收指示燈	常亮：RS485線路故障，請檢查 RS485線路接線是否正確
		紅燈閃爍：RS485串口正在接收數據
		綠燈閃爍：RS485串口正在發送數據
		熄滅：RS485串口未通訊
PWR	電源指示燈	常亮：設備供電正常
PWR	電源指示燈	熄滅：設備未通電或供電異常，請檢查電壓是否為 9~27VDC
LINK	網絡連接狀態指示燈	常亮：網口接入正常
		閃爍：網口正在收發數據
		熄滅：網口未插入網線

端口說明

類別說明	端口	說明	含義
WiFi切換/ 復位按鍵	按鈕	短按(1~2秒)進行WiFi有無切換，長按(5秒)產品恢復默認出廠設置。 (長按到5秒后,RUN指示燈間隔200ms一直閃爍，直到松開設備完成復位)	-
電源輸入 (DC9-27)	V+、V-、PE	V+電源輸入正極、V-電源輸入負極，PE接大地	RVV 2*1.0
電源輸入 (DC9-27)	十→一	圓孔插頭，內外徑2.1*5.5mm	RVV 2*1.0
串行接口	485(+、-)	RS485+ 正極、RS485-負極	RVSP 2*1.0
網口	10/100M	RJ45 網口	CAT-5e

保護數據

防雷等級保護

600W

過壓過流保護

電源： 30V/500mA

RS485： 30V/200mA

產品規格及外觀

unit: mm (inch)

注：僅用于表明產品尺寸，端口等細節請以實際產品為準

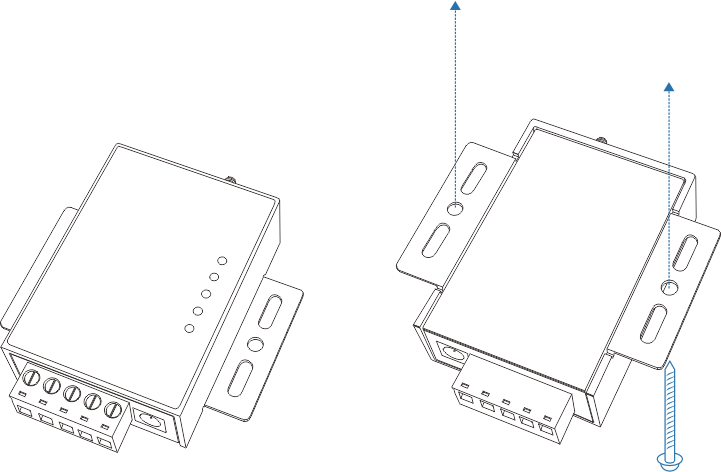

安裝方式

包裝內容

資料下載
